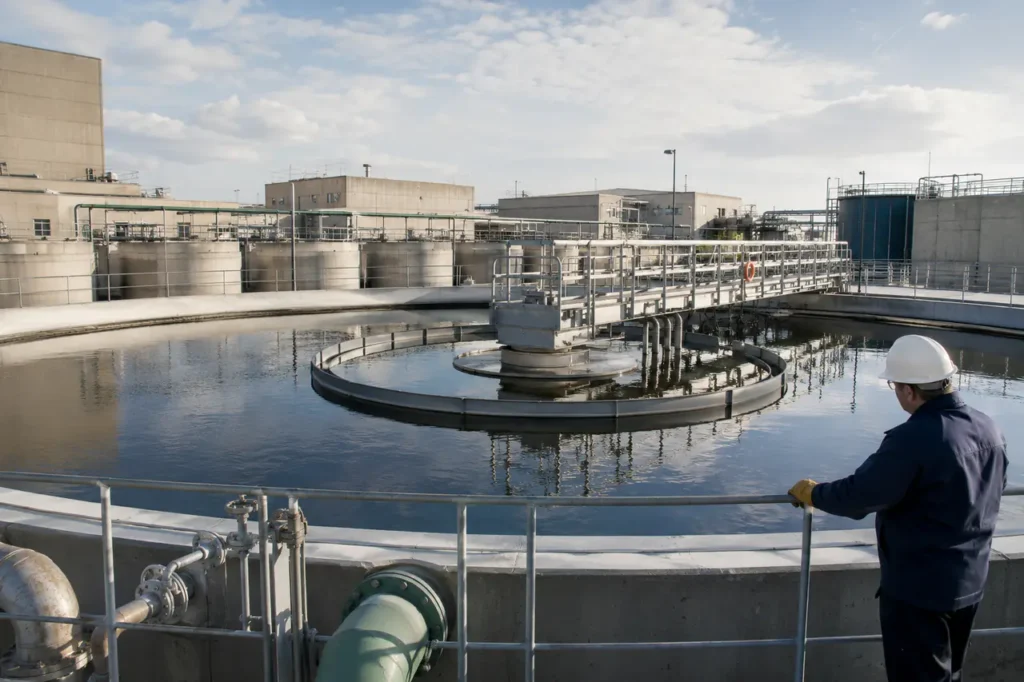

A 液压负载率澄清器 计算显示每单位沉淀面积在一段时间内接收到的废水量。该数值设定了向上的水流速度，影响颗粒捕获，并为一级、二级和高流速澄清系统的初步尺寸检查提供依据。.
定义液压负载率（HLR）与表面沉降速率
液压负载率（HLR）是施加到澄清器有效表面积上的流量。在大多数废水设计讨论中，HLR与表面沉降速率、表面溢流速率或表面积负载率交替使用。.
基本关系很简单：用设计流量除以澄清器的表面积。结果代表水在沉淀区的理论向上速度。.
对于常规槽体，计算使用水面上的平面面积。对于圆形澄清器，通常是槽壁内的面积。对于矩形澄清器，则是长度乘以宽度。.
在运行中的数值含义
颗粒只有当其沉降速度大于由施加流量产生的向上水流速度时，才会沉降。如果HLR过高，沉降较慢的颗粒会悬浮并随澄清出水排出。.
这并不意味着仅凭HLR就能预测实际去除效果。短路、入口湍流、温度、絮体强度、污泥层深度和出水堰条件都可能影响性能。HLR是设计筛选条件，而非完整的工艺模型。.
一个有用的区分是，HLR描述液体运动，而固体负载率（SLR）描述每单位面积和时间施加到澄清器的干固体质量。.
槽体即使通过液压检查，也可能因固体负载过高而失效。.
- HLR： 废水流量除以有效澄清面积。.
- SLR： 每单位澄清面积和时间施加的干固体质量。.
- WOR： 流量除以总有效出水堰长度。.
- TSS去除： 观察到的分离结果，取决于水力学和固体行为。.
对于采购团队来说，重要的问题不仅仅是供应商是否列出了流量能力。要询问该能力是否基于预期沉降面积、实际罐体占地、允许的比沉降比、堰槽负载，或是在测试操作条件下的能力。.
WCT的 废水澄清器 概述可以作为早期设备参考，但最终尺寸应基于现场流量数据和进水固体特性，而不仅仅是铭牌流量。.
关键澄清器公式：水力负荷率（HLR）、固体负荷比（SLR）和堰槽溢流速率（WOR）
澄清器的尺寸需要同时检查水力负荷率（HLR）、固体负荷比（SLR）和堰槽溢流速率（WOR）。表面积控制水力负载，而固体质量和出口几何形状可以施加单独的限制。.
水力负荷率公式
表面沉降速率公式为：
HLR = Q / A
其中Q为设计流量，A为有效水平表面积。如果Q以加仑/天表示，A以平方英尺表示，则结果以加仑/天/平方英尺（GPD/平方英尺）报告。.
对于圆形澄清器：
A = π × D² / 4
对于矩形澄清器：
A = L × W
示例：一个直径为50英尺的圆形罐，其表面积约为1963平方英尺。在流量为1.0百万加仑/天（MGD）或1,000,000 GPD时，水力负荷率约为509 GPD/平方英尺。.
- 将流量转换为兼容单位：1.0 MGD变为1,000,000 GPD。.
- 计算表面积：π × 50 × 50 / 4，约为1963平方英尺。.
- 用流量除以面积：1,000,000 / 1963，约为509 GPD/平方英尺。.
- 将该结果与所选澄清剂类型、峰值条件和固体负荷检查进行比较。.
相同的以公制单位表示的计算为每平方米每天立方米数，写作m3/m2.d。由于面积单位相互抵消，这也等同于以米每日报告的垂直速度。.
固体负荷率（SLR）和溢流堰溢流速率（WOR）
SLR对于接收活性污泥的二级澄清池尤为重要。计算必须包括进入池中的固体，而不仅仅是原始进水流量。回流活性污泥流量和混合液浓度会实质性改变固体负荷。.
| 公制 | 公式 | 变量说明 | 标准单位 |
|---|---|---|---|
| 水力负荷率 | HLR = Q / A | Q = 设计流量；A = 澄清池表面积 | GPD/平方英尺或m3/m2.d |
| 表面积 | A = π × D² / 4 | D = 池径 | 平方英尺或平方米 |
| 矩形面积 | A = L × W | L = 水箱长度；W = 水箱宽度 | 平方英尺或平方米 |
| 固体负荷率 | SLR = M / A | M = 每天施加的干固体质量；A = 表面积 | 磅/天/平方英尺或千克/平方米/天 |
| 溢流堰溢流速率 | WOR = Q / Lw | Q = 流量；Lw = 有效溢流堰长度 | 加仑/天/英尺或立方米/米/天 |
在计算之前应完成常用换算，而非之后。1 MGD等于1,000,000 GPD。1平方米约等于10.764平方英尺。1 GPD/平方英尺约等于0.0407立方米/平方米/天。.
对于SLR，简化的活性污泥检查可以使用流量、回流污泥流量和混合液悬浮固体浓度来估算进入澄清器的质量。.
确切的方程取决于工厂的流量分配以及设计基础是否使用平均、最大月或峰值固体负荷。.
WOR是使用总有效出口溢流堰长度计算的。如果水箱具有足够的表面积，仍可能出现排放质量差的情况，若出口溢流槽短、水平不平、部分堵塞或水力超载。.
任何公式计算后，都应考虑其遗漏的部分。仅基于HLR报告的容量可能不包括入口能量耗散、污泥储存容量、刮泥机扭矩、浮渣清除或出口溢流堰的限制。.
标准水力负荷率设计范围
典型的HLR范围会根据澄清器位置、废水类型、污泥沉降性、温度、流量基础和本地设计标准而变化。下表提供工程起点，而非保证性能极限。.
| Clarifier Type | 典型HLR范围，GPD/平方英尺 | 公制等效，立方米/平方米.天 | 典型设计注意事项 |
|---|---|---|---|
| 一级澄清池 | 300-1,200 | 12.2-48.8 | 通常在平均和峰值小时流量下检查；停留时间和浮渣处理仍然很重要。. |
| 二级澄清池，活性污泥 | 400-800 | 16.3-32.6 | 必须结合污泥回流比(SLR)、硝化指数(SVI)、回流污泥流量和污泥层行为进行检查。. |
| 峰值雨季条件 | 600-1,200 | 24.4-48.8 | 仅在工艺、固体存量和出水限制支持所选峰值条件时使用。. |
| 高流速斜板或倾斜板系统 | 项目特定 | 项目特定 | 使用预期的沉降面积和供应商定义的测试或设计标准，而非仅考虑传统的池面积。. |
一级澄清池范围较广，因为原水特性差异很大。油脂、砂砾、工业排放、温度和上游筛选性能都可能影响产生可接受悬浮固体(TSS)和生化需氧量(BOD)去除的水力负荷(HLR)。.
一级澄清池参数
通常使用HLR、停留时间、池深、污泥回流比(WOR)和预期的TSS去除率进行评估。较高的HLR可能减少池体积和占地面积，但会降低对流量突增和沉降不良的容错空间。.
- 使用日平均流量以了解正常负荷。.
- 使用峰值小时流量以评估水力超载和短路风险。.
- 在正常和峰值流量下检查停留时间。.
- 审查进水分布、挡板布置和出水堰的水平。.
- 确认污泥和浮渣清除系统能跟上负载的变化。.
二级澄清池参数
二级澄清池需要不同的决策过程，因为进入的固体浓度要高得多。水力负荷（HLR）可能看似可以接受，但污泥负荷（SLR）、污泥层深度或回流污泥的限制会导致实际失效。.
污泥体积指数（SVI）是关键的操作输入。较高的SVI通常表示沉降性能较差，对固体积累的敏感性更高。在沉降良好的污泥设计可能在丝状菌生长、寒冷天气或工艺异常情况下无法正常运行。.
峰值流量限制不应仅根据平均流量结果选择。对于市政厂，雨季流量可能是正常运行流量的几倍。设计审查应显示哪些单元并联运行，以及流量如何在它们之间分配。.
HLR对停留时间和总悬浮固体（TSS）去除的影响
当池体积保持不变时，增加HLR会缩短水力停留时间。基本关系为：
停留时间 = 池体积 / 流量
这种反比关系解释了为什么澄清池在干燥天气下表现良好，而在暴雨期间TSS去除效果下降。池体没有变化，但通过它的流量增加了。.
- 减少沉降机会： 较慢的颗粒会保持悬浮状态并向出水口移动。.
- 增加湍流： 入口或出口速度过高会破坏絮体并扰乱已沉淀的固体。.
- 短路: 一些水在使用满罐体积之前到达出水口。.
- 污泥层上升: 固体积累速度快于被抽取的速度。.
- 出水悬浮固体（TSS）增加: 固体携带可能超过预期的处理性能。.
一级澄清池的水力超载也会将更多悬浮物和有机物送到下游的生物处理。这会增加曝气池的负荷，并可能改变需氧量、污泥产生和二级沉淀池的行为。.
二级澄清通常首先失效的地方
二级沉淀池通常受固体通量限制，而不仅仅是水量。状态点分析有助于比较施加的固体通量与污泥层的沉降和输送能力。.
该分析通常使用混合液浓度、回流活性污泥浓度、回流流量、废污泥流量和SVI。它可以指示澄清池是否在固体积累和逃逸的临界点以下、接近或超过。.
状态点结果的实用性取决于背后的数据。一项实验室SVI测量可能无法代表每日的最差情况。操作员应审查流量、MLSS、回流比、污泥层深度和出水TSS的趋势。.
当去除效率下降时应检查什么
- 比较当前的水力负荷（HLR）与平均值、最大月值和峰值小时流量。.
- 检查所有澄清池是否均匀分配流量。.
- 在多个点测量污泥层深度，而不仅仅是在一个探头附近。.
- 审查SVI和沉降性趋势，时间应与异常期间一致。.
- 检查排水沟、溢流堰、浮渣挡板、入口门和流量控制装置。.
昂贵的错误是根据出水症状降低回流污泥（RAS）或改变废污泥率，而不检查水力平衡。工艺调整可能会暂时移动固体，但潜在的澄清池容量问题仍然存在。.
专用澄清池的尺寸考虑因素
斜板和板片澄清器采用倾斜的板或管道，在较小的占地面积内创造出大的有效沉降区域。它们的额定值不能与仅使用平面面积的传统槽相比直接比较。.
斜板（板片）澄清器
对于倾斜板组，相关的沉降面积通常基于板的水平投影面积。一个简化的关系是：
投影面积 = 板的平面面积 × 有效板数
根据供应商的方法，投影面积可能通过板宽、板长、间距、倾角和通道数计算得出。.
实际湿润的板面面积大于水平投影面积，但不应自动将较大的数值用作水力沉降面积。.
倾角会改变垂直沉降距离，并支持固体沿着收集区滑动。板间距影响堵塞风险、固体运输、清洗通道以及设备能处理的废水类型。.
- 请确认所述容量是使用投影面积还是实际板面面积。.
- 检查正常、最大和峰值条件下的设计流量。.
- 审查进水中的悬浮固体（TSS）、油脂、砂砾和絮体大小。.
- 根据预期固体和维护方式验证板间距。.
- 询问污泥如何从料斗中移除，以及是否采用连续排放方式。.
紧凑的占地面积对于工业改造或场地有限的工厂非常有价值。它不取代均匀分布、稳定进料条件、充分的污泥排放以及防止局部溢出的出水系统的必要性。.
高效率澄清系统
高效率系统可能结合倾斜板、管式沉淀器、化学凝聚、絮凝或内部循环。这些特性可以改善分离效果，但也使设计基础更依赖于进料的化学性质和絮体质量。.
例如，接受化学絮凝水的板片单元，其额定负荷可能与接受未经处理工业废水的相同板几何形状的设备不同。设备占地面积不是唯一变化的变量；颗粒沉降行为也发生了变化。.
在审查高效率方案时，使用制造商的投影面积计算、测试数据和运行范围。将测试水和絮体条件与实际现场进行比较。用稳定、化学调节固体验证的容量可能无法直接应用于变化的废水流。.
当升级传统槽时，应将新设备与现有的水力轮廓进行比较。设备在物理上可能适配，但上游泵、通道、阀门或下游过滤器可能无法接受修正后的流动模式。.
对于更广泛的设备比较，WCT的 DAF vs clarifier 参考可以帮助区分浮选比重力沉淀更适用的情况。该选择应根据颗粒特性和工艺目标，而非占地面积。.
澄清器尺寸验证及下一步措施
在最终确定澄清器规格或采购新设备之前，应验证HLR是否符合峰值湿天气流量、固体特性、出水水力学以及实际操作顺序。计算过程应可追溯，从现场数据到所选设备。.
工艺评审应包括的数据
- 日均流量、最大月流量、最大日流量和峰值小时流量。.
- 每个流量条件下的澄清器在用数量。.
- 进水和混合液悬浮固体（TSS）、混合液悬浮固体（MLSS）、SVI和污泥层趋势。.
- 回流活性污泥流量、废污泥流量及估算的固体浓度。.
- 池体尺寸、操作深度、进水布置、溢流堰长度和出水口标高。.
- 正常和峰值流量下预期的TSS和BOD去除要求。.
批准前的最终检查
- 确认设计流量基础已明确标识并转换为兼容的单位。.
- 使用有效表面积而非总场地面积或空罐面积重新计算HLR。.
- 使用有效堰长检查WOR，并确认出水口水平且无阻塞。.
- 在最高可信固体负荷下，审查SLR和二沉池的状态点行为。.
- 在正常流量和峰值流量下测试停留时间。.
- 对于斜板系统，验证预计的沉降面积、板间距、倾角和污泥抽取能力。.
要求供应商提供报价容量背后的计算依据。相关文件包括带尺寸的工艺图、流量分配假设、负荷计算、设计条件、可用的测试数据，以及明确说明的排除项。.
对于污水排放TSS上升的现有厂，不要假设更大的罐是唯一的解决方案。水力平衡、堰修正、流量均衡、改进污泥抽取或高效改造可能解决不同部分的问题。.
WCT可以帮助审查沉淀池尺寸假设，比较常规和倾斜板配置，并识别改造决策所需的现场数据。最强的起步资料包括流量记录、固体趋势、池子图纸和以可衡量的术语描述的当前运行问题。.
