精确的 沉淀池设计 依靠将流体动力学转化为可控的重力固液分离。设计一级或二级澄清池需要平衡悬浮固体的沉降速度、水力表面负荷和污泥堆积限制，以消除颗粒物的携带。.
一级设计参数和操作标准
沉淀池的性能主要取决于水力表面负荷率，而非总液深。在设计澄清池时，工程师会评估峰值小时流量与颗粒的终端沉降速度。.
为了实现重力沉降，上升的流体速度必须保持低于目标颗粒的离散或絮凝沉降速度。过高的表面负荷会将轻悬浮固体推过出水堰。.
核心尺寸变量：溢流速率与停留时间
表面负荷率定义了每天每单位池面面积所处理的废水体积。一级澄清池的典型值范围为15至30立方米/（平方米·天）.
水力停留时间控制颗粒沉降到池底料斗的接触时间。虽然离散沉降纯粹依赖沉降速度，但絮凝沉降使用 水力表面负荷率计算 结合经验导出的絮凝去除图。.
| 参数 | 一级澄清池标准 | 二级澄清池标准 | 设计意义 |
|---|---|---|---|
| 水力表面负荷率（立方米/平方米·天） | 24 – 32 | 16 – 24 | 决定所需的表面积占地面积 |
| 水力停留时间（小时） | 1.5 – 2.5 | 2.0 – 4.0 | 确保颗粒有足够的时间沉降到底部 |
| 堰负荷率 (m3/m·日) | 120 – 180 | 90 – 150 | 防止出水槽附近出现局部高流速 |
| 侧流水深 (米) | 3.0 – 4.5 | 3.5 – 5.0 | 在污泥层上方提供清晰的沉降区 |
二次沉淀池的高固体负荷需要更深的侧流水深，以将污泥层与沉降区分开。较低的溢流率可防止在日高峰流量波动期间轻质生物絮凝物被冲走。.
矩形与圆形沉淀池
选择池体几何形状会改变机械排泥、占地效率和水流分布模式。正在比较连续 DAF与沉淀池 装置的工厂必须首先确定合适的沉淀池几何形状。.
矩形沉淀池 (推流式)
矩形沉淀池在推流动力学下运行，将水从进水墙均匀地导向排放堰。这种配置允许采用共用墙壁建造，从而减少场地占地和土建工程费用。.
为防止短流，矩形池保持最小长宽比为 4:1。保持 4:1 至 6:1 的长宽比可确保横截面水流分布在不同进水速度下保持稳定。.
添加高密度板式模块或 倾斜管填料 系统可以在矩形占地面积内倍增有效沉降面积，减少所需罐体容积最多50%。.

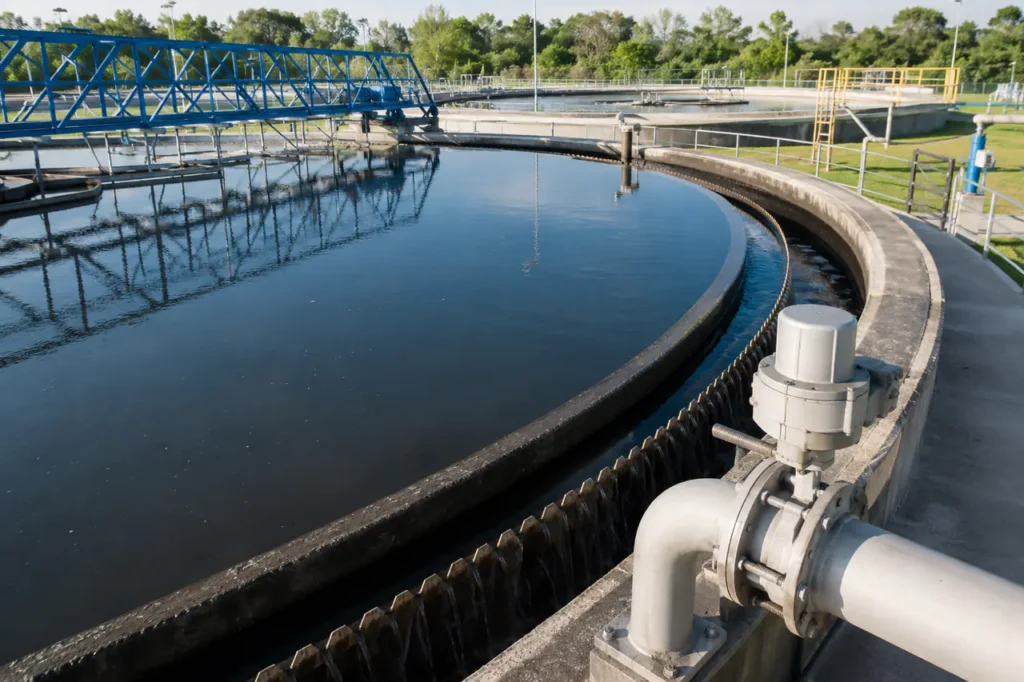

圆形澄清器（径向流）
圆形澄清器利用径向流，将原污水通过中心分配井引入，并向外围溢流槽扩散。随着半径增加，速度自然降低，有助于颗粒沉降。.
机械刮泥器绕中心驱动轴旋转，将沉淀的固体推入中央集泥池。这种连续清除方式最小化泥龄，防止市政厂中形成厌氧气体。.
| 设计系数 | 矩形沉淀池 | 圆形澄清器 |
|---|---|---|
| 水力流动模式 | 线性行程的塞流 | 从中心井扩展的径向流 |
| 占地效率 | 通过共墙建造实现高效率 | 需要隔离的基础和间距 |
| 污泥收集器机械 | 链式飞行或行走式桥式刮泥机 | 带底刀的中央旋转刮泥臂 |
| 入口干扰抗性 | 对入口挡板配置敏感 | 高度稳定的径向减速区 |
在冻结土建布局之前评估几何折衷方案，避免在厂房工程后期进行昂贵的结构重设计：
- 当场地土地受限或计划多池平行扩展时，选择矩形池.
- 当连续、低维护机械刮泥是主要运营目标时，选择圆形澄清池.
- 在现有土建池中升级处理厂水力容量时，选择矩形布局中的管式沉淀器改造.
逐步工程计算流程
澄清池计算流程包括峰值水力流量、表面积尺寸、深度选择、长宽比几何以及冲刷速度验证.
标准市政和工业 废水处理厂设计 遵循线性数学序列，以保证出水悬浮固体浓度限制.
1. 计算所需表面积
主要表面积计算使用峰值小时流量和设计溢流速率限制。表面积决定悬浮固体的沉降速度是否超过液体向上速度。.
- 公式：表面积（A）= 峰值流量（Q_peak）/ 溢流速率
- Q_peak：最大设计峰值流量（立方米/天或立方米/小时）
- 溢流速率：目标水力表面负荷率（立方米/平方米·天）
如果设计峰值流量为12,000立方米/天，最大允许溢流速率为30立方米/平方米·天，则总表面积必须在运行池中至少等于400平方米。.
2. 确定池体容积和深度
总池体容积使用在平均日流量条件下的目标水力停留时间计算，以确保完全物理澄清。.
- 公式：池体容积（V）= Q_avg * HRT
- Q_avg：平均日设计流量（立方米/小时）
- HRT：所需水力停留时间（小时）
侧水深等于体积除以表面积。设计人员随后为污泥堆积体积、清液表面边距和自由水深添加强制性余量。.
- 清澈沉淀深度区：2.0至3.0米
- 污泥储存堆积区：0.5至1.5米
- 结构自由水边距：高于最大水位0.3至0.6米
3. 尺寸设计（长度、宽度或直径）
在确定总面积后，工程师根据标准结构比例和设备机械极限选择澄清池尺寸。.
- 矩形池：根据刮泥机跨度（3至10米）设定宽度（W）。计算长度（L = A / W）并验证L:W比例至少为4:1。.
- 圆形澄清池：计算直径D = sqrt（（4 * A）/ 3.14159）。验证D是否在标准驱动机构极限范围（6至45米）内。.
- 多单元分布：将计算得出的总表面积分配到至少两个平行单元，以实现维护冗余。.
4. 计算流通速度和溢流堰长度
水平流通速度必须保持在临界冲刷速度以下，以防止沉淀污泥重新悬浮到出水流中。.
- 水平速度：v_h = Q_peak /（总宽度 * 深度）
- 速度限制：保持v_h低于0.005米/秒，以防止床面冲刷
- 堰坝加载率：WLR = Q_peak / 堰坝总长度
- 堰坝长度限制：如果WLR超过150立方米/米·天，则增加内部周长或指状溢流堰
进出口区域规格
水池边界的水力条件决定了实际效率。进水散耗差或堰坝溢流速度过高会绕过有效的沉淀体积。.
进水结构必须将进入的水流均匀分布在整个横截面上，以保持均匀的沉降速度，防止死区形成。.
进水挡板设计与能量耗散
原水带有大量动能进入。无挡板的进水口会产生喷射流，沿池底直线扫过，导致极端的短路现象。.
合理设计的目标挡板和穿孔墙将集中的管道动量转化为横截面上的均匀平面速度前沿。.
- 潜入挡板深度：延伸至液面以下0.5至1.0米。.
- 穿孔墙孔隙率：目标总开口面积占墙体面积的10%至20%，孔径均匀分布。.
- 中心井速度（圆形）：保持能量耗散井速度低于0.4米/秒，以保持絮凝体完整性。.
溢流堰槽和排放槽设计
废水排放区使用V形槽堰（通常为90度V形槽，间距为150至300毫米）以保持沿整个周边或槽长度的均匀排放速率。.
安装双面排水沟增加了堰槽长度，有效抑制了高峰雨季突发流量期间的局部堰顶速度。.
污泥存储与刮除机构设计
机械污泥处理系统必须匹配固体负荷速率，以在产生厌氧气或冲刷发生之前提取积累的污泥。.
在一个典型的初级阶段 沉淀水处理 工艺流程，沉淀污泥在入口端附近迅速积累，需要专用的深层集泥斗。.
底部坡度几何形状与污泥斗尺寸设计
清洗器地板几何结构必须引导沉淀固体朝提取集水坑方向流动，避免形成滞留区域或需要大量手动冲洗。.
- 矩形地板坡度：向入口端料斗倾斜1%到2%。.
- 矩形料斗壁角：从水平线起最小为50到60度，以确保重力泥浆的固结。.
- 圆形罐底倾斜度：1:12（约8％），持续向中心污泥池倾斜。.
机械刮擦机制选择
连续机械刮渣设备保持污泥向排放管道移动，同时防止有毒或腐败固体堆积。.
- 飞行器和链条收集器：非金属链条和塑料飞行器不断将底部泥浆拖入料斗，同时刮除表面浮渣。.
- 旅行桥刮渣机：跨越矩形池子，定期拖动底部刮水器；适用于宽阔多槽装置。.
- 旋转集电臂：圆形罐中的结构桁架配备氯丁橡胶刮刀叶片，将沉积的固体扫入中心集水坑。.
场地合规与施工标准
工程规范必须结合本地监管裕度、峰值湿天气突发容量和结构验证测试。.
市政环境法规执行基础水力标准，以防止在极端天气事件中未处理的溢流。遵循既定 工业水系统设计 协议确保长期运营合规。.
运营冗余与维护验证
监管框架很少允许单一单元沉淀设计用于连续排放设施。场地工程计划必须在最终批准前纳入结构和机械冗余检查。.
- 平行列车数量：提供至少双平行列车配置（两个罐，合计峰值容量为50%）。.
- 应急旁通溢流：设计应急溢洪道，将多余的暴雨突发安全引导至调节池。.
- 静水压漏试验：在机械调试前，要求进行24至48小时的混凝土池静水压力保持测试。.
- 冲刷预防检查：验证在150%峰值水力负荷下的水平流速，以防止出水固体限制超标。.
