将机械刮泥装置与厂站水力负载率和池塘占地面积相匹配，需评估固体在池底的行为方式。.
指定一个 污泥刮泥澄清器 意味着在刮泥器几何形状、池塘形状、驱动扭矩限制和连续运行需求之间进行平衡。在WCT，我们帮助操作员在峰值负载下减少出水悬浮固体和机械故障。.
刮泥器机构的技术分析
澄清器刮泥机构决定了沉淀固体多快移动到收集斗。输送速度、池底接触角和刀片几何形状与沉淀污泥密度的相互作用比池体积本身更为重要。.

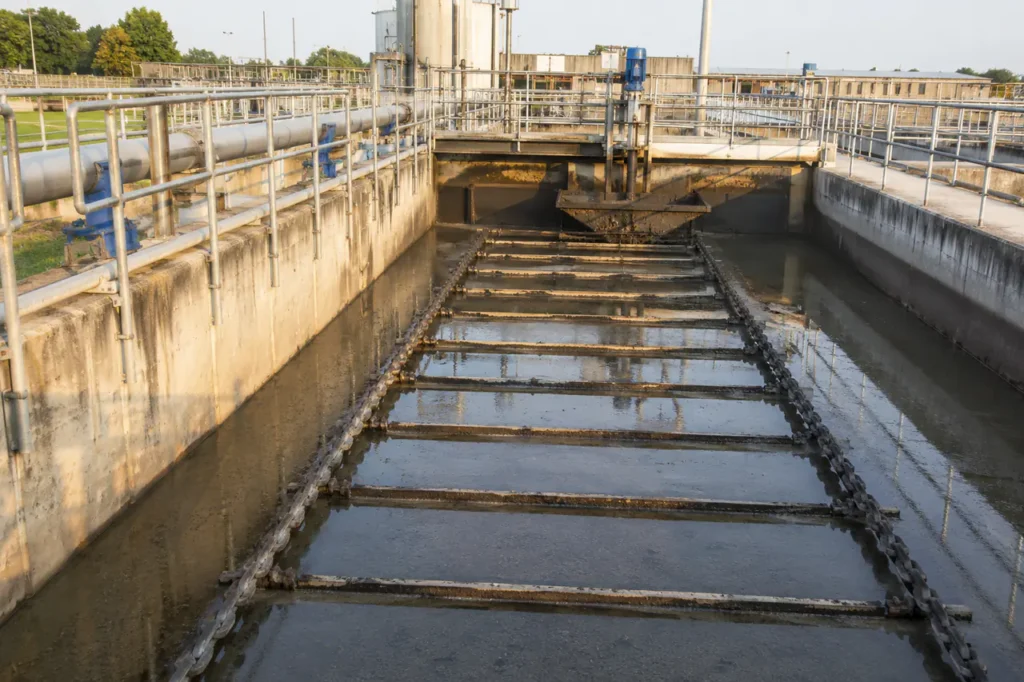

链条和飞行系统（矩形）
链条和飞行刮泥器在平底矩形池中使用两条连续的浸没链条，通过平行的刮泥器连接。无尽链条将沉淀的污泥沿池底拖向位于入口端的收集斗。.
在水面上的回程路径上，飞行器将漂浮的浮渣刮向浮渣槽。这种双重作用使矩形单元在初级沉淀和浮选过程中非常高效。.
在紧凑厂站占地面积内集成模块化设计 废水澄清器 节省空间。.
- 收集链沿池底浸没运行，返回水面以上以实现污泥和浮渣的共同移动。.
- 平行刮泥飞行器在收集斗循环之间保持沉淀污泥的移动，而不会将固体重新分散到水柱中。.
- 链条张紧和链轮对准需要定期检查，因为它们影响轨道磨损和池底接触。.
- 磨损鞋或导轨保护混凝土板免受金属与混凝土的磨损，适用于矩形池。.
螺旋刀片刮泥器（圆形）
螺旋刀片刮泥器在圆形沉淀池的池底布置连续的对数弯曲刀片。与每次旋转逐步推动污泥的直径刮臂不同，螺旋刀片连续将沉淀固体向中心收集鼓扫动。.
- 连续弯曲刀片在一次360度旋转中清理池底，无需多次刮臂经过。.
- 较短的池底停留时间减少了二氧化氮去除和二沉气体释放，有利于二级生物澄清器的运行。.
- 快速清除适用于高污泥指数的活性污泥，若长时间滞留容易浮起。.
径向和中央驱动刮泥机（圆形）
中央驱动刮泥机配备旋转驱动轴或笼子，安装在中央码头或悬挂桥上。两个或四个径向耙臂配有角度刮板，将沉淀的污泥沿倾斜的底部推入中央污泥井。.
对于直径超过30米的大型圆形池，外围驱动设计采用由沿外部混凝土墙运行的驱动轮驱动的牵引桥。当操作处理大量无机固体时，此设置能提供可靠的扭矩分配。 工业废水澄清器 处理重无机固体。.
- 在5-30米的池子中指定中央驱动，由于中央码头可以经济地承载驱动力矩。.
- 当减少池中心结构负荷以改善水力条件时，使用直径超过30米的外围驱动设计。.
- 检查耙臂尖端速度和底部倾斜度，因为这两者都影响重砂是否向污泥口移动。.
应用比较与池塘兼容性
池塘几何形状直接影响水力分布、底部面积和土建施工成本。将刮泥机几何形状与池塘形状匹配，确保澄清器中的污泥能够可靠清除，无死角或流体短路。.
| 刮泥机制 | 池塘几何形状 | 最佳规模/直径 | 典型废水应用 |
|---|---|---|---|
| 链条与飞行系统 | Rectangular | 长度：10-60米，宽度：3-10米 | 空间受限的市政厂、初级沉淀、重油脂和浮渣去除。. |
| 螺旋刃片刮泥机 | Circular | 直径：6-45米 | 二级生物澄清器、活性污泥池、需要快速污泥去除的应用。. |
| 中央驱动刮泥机 | Circular | 直径：5-30米 | 一级沉淀、工业用水澄清、重无机污泥沉降。. |
| 外围驱动刮泥机 | Circular | 直径：25-60+米 | 大型市政污水处理设施、高容量二级澄清、宽池底面积。. |
矩形与圆形决策点
- 矩形链条式和飞行式布局通过共享墙体可将场地占用面积减少20%至30%。.
- 矩形池中的沉入式运动部件需要定期排水以进行链条、链轮和鞋子的检查。.
- 圆形刮泥机驱动装置将主齿轮箱和驱动轴承置于水面以上，便于检修。.
- 评估 水力负荷率澄清器 参数和 高流速澄清器 在锁定池体几何形状之前的布局。.
使用上表缩小机制范围，然后与土木工程师一起验证液压和维护的权衡。.
驱动单元与工程标准
驱动组件在高扭矩负载和潮湿环境下连续运行。机械驱动故障会导致污泥堆积、化粪池排放物状况以及昂贵的应急停机。.
扭矩控制与过载保护
沉积物厚重、固体突增或池底异物会导致驱动扭矩急剧增加。机械过载保护依赖校准的剪切销联轴器，在设定扭矩阈值断开，物理断开驱动电机。.
- 机械剪切销在校准阈值释放，在齿轮箱损坏前断开驱动。.
- 电子扭矩监测跟踪电机电流，接近额定扭矩的120%时发出警报。.
- 停机保护在150%左右跳闸，以保护驱动轴、耙臂和混凝土池体配件。.
AGMA标准与润滑
减速器应根据AGMA（美国齿轮制造商协会）标准进行规格设计，包含连续24/7工作的最小服务系数1.25至1.50。重型铸铁齿轮箱保护精密行星齿轮或蜗轮齿轮免受外部湿气影响。.
- 为连续澄清器工作指定服务系数为1.25至1.50的AGMA等级减速器。.
- 在潮湿的澄清器走廊中使用铸铁或重型齿轮箱。.
- 要求使用合成齿轮油的油浴润滑，配备视镜和排油口，以便不间断的维护检查。.
适应恶劣环境的材料规格
浸没部件面临腐蚀性废水、磨蚀性砂粒、化学凝聚剂和生物硫化氢气体。选择合适的金属材料和非金属聚合物可以延长设备使用寿命并降低生命周期成本。.
| 组件 | 标准材料 | 激进环境升级 | 维护档案 / 使用寿命 |
|---|---|---|---|
| 刮板飞行器 / 刀片 | 涂层碳钢 / 纤维增强塑料 | 304 / 316 不锈钢 | 10-15 年使用寿命；合成材料的腐蚀风险最低。. |
| 集料链条 | 可锻铸铁 | 非金属聚合物（尼龙/醚酮） | 消除销钉腐蚀；将驱动功率需求降低至 40%。. |
| 驱动轴与链轮 | 铸铁链轮，钢轴 | SS316 轴，UHMWPE 齿插入件 | 高耐磨性；齿插入件可更换，无需拆卸链轮。. |
| 水下耐磨鞋 | 硬质工具钢 | 超高分子量聚乙烯 | 自润滑表面防止混凝土地面划伤。. |
| 硬件与锚固件 | 镀锌钢 | 316等级不锈钢 | 防止维护检修过程中螺纹卡死。. |
非金属组件已改良为矩形刮板设计。聚合物链和玻璃纤维叶片具有抗化学腐蚀的性能，重量比传统铸铁组件轻多达70%。.
- 在选择不锈钢前，需验证氯离子和pH值范围；高氯离子环境可能需要316L或双相钢。.
- 检查封闭池中的硫化物水平，因为硫化氢会腐蚀铸铁链条和紧固件。.
- 当池塘排水不频繁或需要保护混凝土地面时，使用非金属链条和耐磨鞋。.
- 用FRP叶片替换铸铁叶片时，比较组件重量和驱动功率的节省。.
较低的组件质量可以降低驱动电机的功耗，并减少对驱动链轮的机械应力。结合非金属刮板与合适的 污水污泥处理 标准可以提高工业和市政的正常运行时间 活性污泥废水处理 工艺中。.
污泥刮渣器选择标准清单
选择最优的刮渣机制需要在最终确定厂房图纸之前审查物理、生物和机械变量。.
- 污泥流变学与密度： 重的无机砂砾和化学沉淀物需要高扭矩的中央驱动刮渣机。轻有机絮体适合快速移除的螺旋刮渣器。.
- 污泥体积指数（SVI）： 高SVI的生物污泥沉降缓慢。螺旋刮渣器或吸入式集水器设计可以快速抽取污泥，防止反硝化导致固体浮起。.
- 水力溢流速率： 确认地面刮渣速度（通常为每分钟0.3到1.2米）不会将沉淀的污泥冲刷回清澈出水区。.
- 表面浮渣处理： 矩形链条系统自动将浮渣带到表面槽。圆形澄清池需要专用的表面刮渣臂和浮渣堤坝。.
- 池底容差： 刚性刮渣刀片需要光滑的灌浆地面。轮式刮渣车或柔性刮刀可以适应轻微的混凝土地面不平。.
- 预处理对比： 确认重力沉降是否符合你的固体负荷，或者是否需要进行 Daf与澄清池 评估以处理轻质油性固体。.
- 分离要求： 使用已建立的流程需求审查整体工艺。 澄清器与分离器 批准土木图纸前的选择规则。.
为定制尺寸准备您的规格参数
设计污泥刮板系统需要收集现场运行数据和池体物理参数。提供完整的工艺参数有助于应用工程师计算驱动扭矩额定值、刮板速度和结构载荷曲线。.
- 设计流量：日均流量、峰值小时流量和季节最低流量（立方米/天或加仑/分钟）。.
- 进水悬浮固体（TSS）浓度和预期污泥产生速率（千克TSS/天）。.
- 池体几何形状：现有或规划的长度、宽度、侧水深度或圆形池直径。.
- 废水特性：流体温度范围、pH值、氯离子浓度和化学絮凝剂投加率。.
- 电气和驱动规格：电压、相数、电机效率等级以及危险区域分类。.
WCT应用专家评估工艺沉降速率、机械扭矩裕度和池体布局限制，以满足您的现场需求。提交工艺数据和池体图纸，进行定制扭矩和尺寸评估。.
